JS聚合物水泥防水涂料是目前市面上应用最广泛的防水材料，又称JS复合防水涂料。其中，J就是指聚合物，S水泥(“JS”为“聚合物水泥”的拼音字头)。与水泥按合理比例混合使用形成高强坚韧的涂膜，具有有机材料弹性高，无机材料耐久性好的双重优点，防水效果突出。但是在施工和应用中，也会存在一些问题，导致涂膜防水性能下降，防水失败。

　　01、针孔现象

　　原因分析：

　　1、基层太干燥，防水涂料涂刷后基层表面有气体排出，导致防水涂膜产生针孔;

　　2、施工时，防水涂料浮于基层表面、没有形成完全浸润，因而产生针孔。

　　解决办法：

　　1、在防水涂料施工前对基层进行充分的润湿，待表面明水消失后再进行防水涂料的涂刷;

　　2、规范化施工，使防水涂料与基层充分浸润;

　　3、单遍涂刷不要刷太厚，做到薄刷多遍。

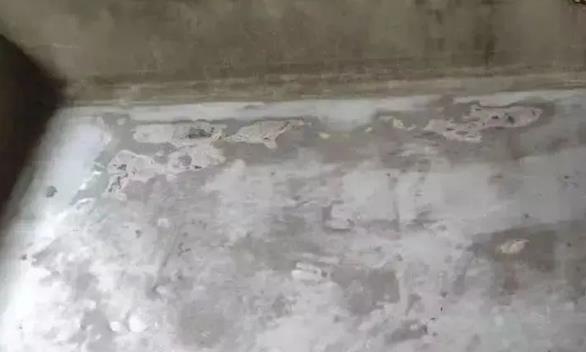

　　02、防水层粘结不牢起皮

　　原因分析：

　　1、由于基层起砂、疏松或存在大量浮灰等杂质，导致防水层与基层的结合不稳定;

　　2、闭水试验时，水压导致涂膜再次收缩。

　　解决办法：

　　1、针对起砂浮灰不严重的基层，应涂刷界面剂对基层进行固着;

　　2、铲除基层表面的空鼓，起皮及强度不足的部分;如果整体基层强度都不足，应重新对基层进行找平。

　　03、防水层泛白

　　原因分析：

　　1、本身水泥的水化反应，会导致防水层表面发白;

　　2、基层的吸水率，环境温湿度，风速等因素都会影响防水的干燥固化速度;

　　3、干燥固化的时间越长则碱性物质越容易伴随水分挥发聚集于防水表面，导致泛白现象的出现。

　　解决办法：

　　1、水泥水化反应属于正常现象，无法完全避免，通常泛白现象不影响防水产品性能;

　　2、保证基层表面干燥无明水，加强通风，加速空气流转速度，可以减少泛白现象的发生。

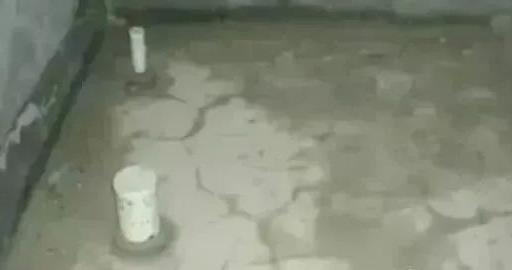

　　04、防水层开裂

　　原因分析：

　　①基面未处理干净，表面有浮灰。

　　②基面变形开裂导致涂膜开裂。

　　③水性涂膜开裂主要是因为基层较干环境湿度低，涂膜挥发反应过程失水过快，出现开裂现象。

　　④一次涂刷过厚，导致涂膜在干燥过程中，水分挥发不均，引起涂膜开裂。

　　解决办法：

　　清扫干净，保证基面没有浮尘、浮浆;涂刷水性涂料时，先湿润基层，再进行多遍涂膜涂刷。

　　05、管根部位防水出现黄斑锈点原因分析

　　管根为铸铁管，涂刷防水涂膜时，未进行除锈处理，导致铸铁管生锈将涂膜锈穿，产生锈斑、黄斑等现象。

　　解决办法：针对铸铁管等金属件，涂刷涂膜时，先采用砂纸或钢丝刷打磨除锈，然后再进行涂膜涂刷。
